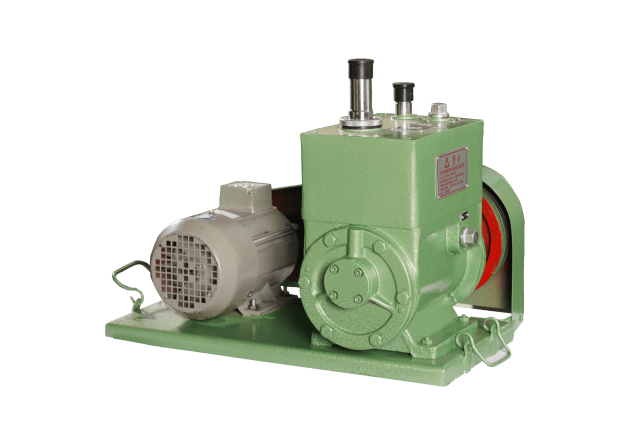

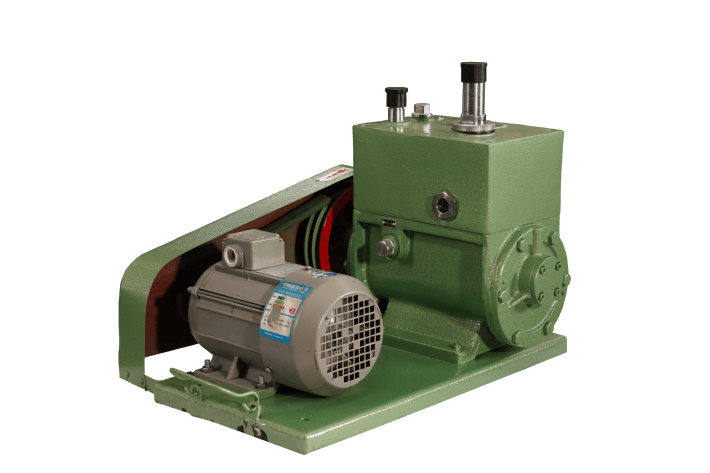

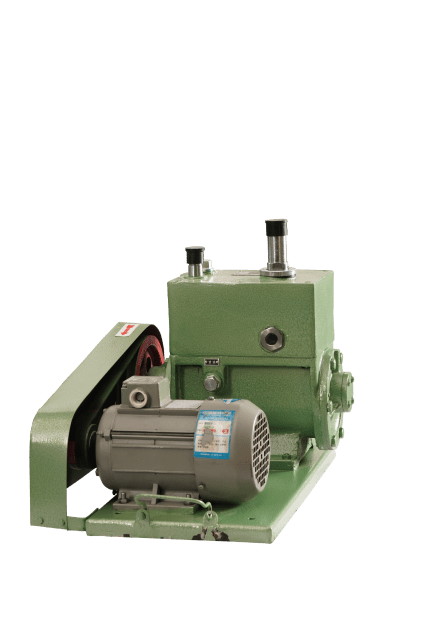

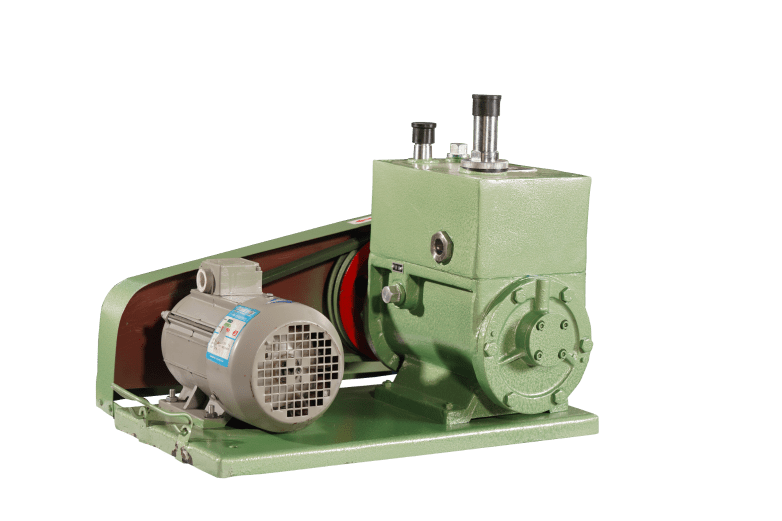

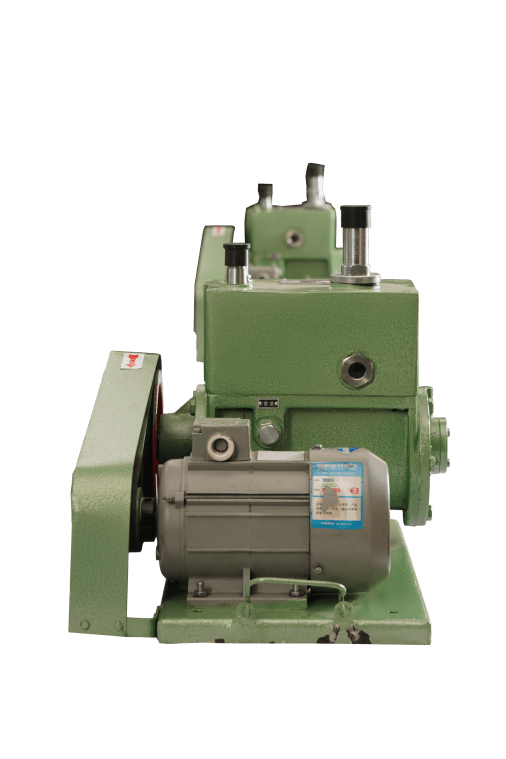

মডেল 2X পাম্প হল গ্যাস নিষ্কাশনের জন্য বদ্ধ পাত্র থেকে শূন্যস্থান প্রাপ্তির উদ্দেশ্যে ব্যবহৃত একটি মৌলিক সরঞ্জাম। এটি আলাদাভাবে বা বুস্ট পাম্প, ডিফিউশন পাম্প, মলিকুলার পাম্প ইত্যাদির সামনের পাম্প হিসাবে ব্যবহার করা যেতে পারে। এটি ভ্যাকুয়াম ধাতুক্ষরণ, ভ্যাকুয়াম ওয়েল্ডিং, ভ্যাকুয়াম আর্দ্রতা প্রবেশ, লেপন, ভ্যাকুয়াম শুষ্ককরণ, রাসায়নিক ওষুধ, ইলেকট্রো-ভ্যাকুয়াম ডিভাইস এবং অন্যান্য শিল্পে ভ্যাকুয়াম অপারেশনের জন্য ব্যবহার করা যেতে পারে।
বিশেষ নোট
1. পাম্পটি 5 ~ 40 ℃ তাপমাত্রার মধ্যে এবং আগত চাপ 1330pa এর কম হলে দীর্ঘ সময় ধরে কাজ করতে পারে।
2. পাম্পটি অতিরিক্ত অক্সিজেনযুক্ত, বিষাক্ত, বিস্ফোরক, ধাতুকে ক্ষয়কারী, পাম্প তেলের সাথে রাসায়নিক বিক্রিয়া করে এমন গ্যাস এবং কণাযুক্ত ধূলিকণা নিষ্কাশনের জন্য উপযুক্ত নয়। একটি কনটেইনার থেকে অন্য কনটেইনারে গ্যাস পরিবহনের জন্য ট্রান্সফার পাম্প হিসাবেও এটি উপযুক্ত নয়।
6000pa পর্যন্ত আবিষ্ট চাপে পাম্পের অবিরত কাজের সময়কাল 3 মিনিটের বেশি হওয়া উচিত নয়, যাতে তেল ইনজেকশন বা লুব্রিকেশনের খারাপ ফলে পাম্পের ক্ষতি এড়ানো যায়।
|
মডেল কার্যকারিতা |
2X-4A | 2X-8A | 2X-8 | 2X-15 | 2X-30A | 2X-70A |
| পাম্পিং গতি (L/S) | 4 | 8 | 8 | 15 | 30 | 70 |
| গ্যাস ব্যালাস্ট ছাড়া চূড়ান্ত আংশিক চাপ (Pa) | ≤0.06 | ≤0.06 | ≤0.06 | ≤0.06 | ≤0.06 | ≤0.06 |
| গ্যাস ব্যালাস্ট সহ চূড়ান্ত আংশিক চাপ (Pa) | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤1.33 | ≤1.33 |
| গ্যাস ব্যালাস্ট ছাড়া চূড়ান্ত মোট চাপ (Pa) | ≤3 | ≤3 | ≤3 | ≤3 | ≤0.6 | ≤0.6 |
| আস্রবণের সংযোগগুলি (DN) | DN25 | DN25 | DN40 | DN40 | DN65 | DN80 |
| শীতলকারী জলের আবেশ এবং নির্গমন ব্যাস (ইঞ্চি) | * | * | * | * | G3/8" | G3/8" |
| শীতলকারী জলের ব্যবহার (L/min) | * | * | * | * | ≥1 | ≥2 |
| ড্রাইভ সিস্টেম | বেল্ট | বেল্ট | বেল্ট | বেল্ট | বেল্ট | বেল্ট |
| ঘূর্ণন গতি (rpm) | 450 | 550 | 320 | 320 | 450 | 420 |
| তেল পূরণ (L) | 0.7 | 0.9 | 2 | 2.8 | 2 | 4.2 |
| শব্দের মাত্রা dB(A) | 75 | 78 | 78 | 80 | 82 | 86 |
| তাপমাত্রা বৃদ্ধি (°C ) | ≤40°C | ≤40°C | ≤40°C | ≤40°C | ≤40°C | ≤40°C |
| পাম্পিং আকার (cm) | 55X34X41 | 55X43X44 | 79X43X54 | 79X53X54 | 78X50X56 | 91X65X70 |
| তেল পূর্ণ অবস্থায় ওজন (কেজি) | 54 | 70 | 135 | 196 | 240 | 428 |
| মোটর পাওয়ার (কেডব্লিউ) | 0.55 | 1.1 | 1.1 | 2.2 | 3 | 5.5 |
| মোটর ভোল্টেজ/মোটর বেস ফ্রিকোয়েন্সি (ভি/হার্জ) | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 |
| নমিনাল মোটর গতি (আরপিএম) | 1390 | 1390 | 1390 | 1420 | 1420 | 1450 |
| নমিনাল মোটর কারেন্ট (এ) | 1.5 | 2.9 | 2.9 | 5.1 | 5.1 | 11.5 |
| সুরক্ষা ধরন (আইপি) | আইপি55 | আইপি55 | আইপি55 | আইপি55 | আইপি55 | আইপি55 |
কোম্পানির শক্তি পরিচিতি
আমাদের কোম্পানিটি চীনের ভ্যাকুয়াম সংগ্রহের সরঞ্জামের বৃহত্তম উৎপাদনকারী প্রতিষ্ঠানগুলির মধ্যে একটি। কোম্পানিটি সর্বদা "পেশাদারী ও নির্ভুলতা" এই কাজের মনোভাবকে অক্ষুণ্ণ রেখে প্রযুক্তিগত বিষয়বস্তু ক্রমাগত বৃদ্ধির দিকে লক্ষ্য রাখে। পণ্যসমূহ , এবং পণ্যগুলির উন্নয়ন ও উদ্ভাবন। বর্তমানে রোটারি ভেন সিরিজের (2X, XD), জল বৃত্তাকার সিরিজ (SZ, 2SK, SK, 2BE), রিসিপ্রোকেটিং সিরিজ (WLW), রুটস সিরিজ (ZJ) নয়টি নির্দিষ্টকরণ, রুটস-জল বৃত্তাকার ইউনিট (JZJS), রুটস-রোটারি ভেন ইউনিট (JZJX), রুটস-রিসিপ্রোকেটিং পাম্প ইউনিট (JZJW), এবং অন্যান্য পণ্য রয়েছে, যা ধাতুবিদ্যা, রাসায়নিক শিল্প, ঔষধ, বস্ত্রশিল্প, খাদ্য, বিমান চালনা, ইলেকট্রনিক্স, বৈজ্ঞানিক গবেষণা এবং অন্যান্য শিল্প ও ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
আমাদের কোম্পানির একটি শক্তিশালী প্রযুক্তিগত দল রয়েছে, যা ভ্যাকুয়াম সংগ্রহের সরঞ্জামের ডিজাইন ও উৎপাদনের জন্য পেশাদার দল। এছাড়াও, আমরা ঘরে-বাইরের বৈজ্ঞানিক গবেষণা প্রতিষ্ঠান, বিশ্ববিদ্যালয় ও কলেজগুলির সাথে ঘনিষ্ঠ সহযোগিতার সম্পর্ক বজায় রাখি এবং আমাদের কাছে অগ্রণী পণ্য প্রযুক্তি, ভালো কার্যকারিতা এবং নিখুঁত পরিষেবা রয়েছে। ভ্যাকুয়াম সংগ্রহের সরঞ্জামে দশকের পর দশক ধরে R&D এবং উৎপাদন অভিজ্ঞতার মাধ্যমে, আমরা উৎপাদন এবং প্রযুক্তিগত পরিষেবায় অভিজ্ঞ একটি দল গঠন করেছি যাতে আমরা আমাদের ব্যবহারকারীদের উচ্চমানের পণ্য এবং চমৎকার পরিষেবা প্রদান করতে পারি। আমরা "সহজ ও সুবিধাজনক"-কে আমাদের পরিষেবার মূলমন্ত্র হিসাবে গ্রহণ করি এবং আমাদের সমস্ত কর্মীদের অবিচ্ছিন্ন প্রচেষ্টার মাধ্যমে, সিফাং ভ্যাকুয়াম ইকুইপমেন্ট কোং লিমিটেড আপনার জন্য সর্বোচ্চ মূল্য এবং প্রত্যাবর্তন তৈরি করবে।
নির্বাচনের সময় লক্ষণীয় বিষয় ভ্যাকুয়াম পাম্প
- ভ্যাকুয়াম পাম্পের সীমান্ত চাপ প্রযুক্তির কাজের চাপ পূরণ করা উচিত। সাধারণত, সীমান্ত চাপ প্রযুক্তিগত প্রয়োজনীয়তার চেয়ে এক ক্রম কম হওয়া উচিত
- প্রতিটি পাম্পের একটি নির্দিষ্ট কাজের চাপ পরিসর থাকে। এরপর, পাম্পের কাজের বিন্দুটি এই পরিসরের মধ্যে থাকা উচিত। অনুমোদিত কাজের চাপের বাইরে দীর্ঘ সময় ধরে এটি কাজ করতে পারে না।
- কাজের চাপের অধীনে, শূন্যস্থান পাম্পটি শূন্যস্থান যন্ত্রে প্রযুক্তিগত প্রক্রিয়ার সময় উৎপন্ন সমস্ত গ্যাস নির্গত করবে।
- শূন্যস্থান ইউনিটটি নির্বাচন করুন:
(1) যখন একটি পাম্প শোষণ এবং শূন্যস্থানের চাহিদা পূরণ করতে পারে না, তখন একাধিক পাম্প যুক্ত করা উচিত এবং তারা একে অপরকে পূরণ করতে পারে এবং তারপর প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করতে পারে।
(2) কিছু ভ্যাকুয়াম পাম্প বায়ুমণ্ডলীয় চাপের নিচে কাজ করতে পারে না, তাই এগুলির পূর্ব-ভ্যাকুয়ামের প্রয়োজন। কিছু ভ্যাকুয়াম পাম্পের নির্গমন চাপ বায়ুমণ্ডলীয় চাপের চেয়ে কম হয়, তাই এগুলির পিছনে পাম্পের প্রয়োজন হয়, এবং তারপর এগুলি একসঙ্গে ব্যবহার করা হয়। যে পাম্পগুলি একত্রে ব্যবহৃত হয় তাদের ভ্যাকুয়াম পাম্প ইউনিট বলা হয়, যা ভ্যাকুয়াম সিস্টেমকে ভালো ভ্যাকুয়াম ডিগ্রি এবং নির্গমন পরিমাণ প্রদান করে। যেহেতু ভিন্ন ভিন্ন ভ্যাকুয়াম পাম্পের নির্গত গ্যাসের জন্য ভিন্ন ভিন্ন চাহিদা থাকে, উদাহরণস্বরূপ সাধারণ অবস্থায়, রুটস—স্লাইডিং ইউনিট যে গ্যাসে প্রচুর সংহত গ্যাস থাকে তার জন্য উপযুক্ত নয়, আমাদের সঠিকভাবে সমন্বিত ভ্যাকুয়াম পাম্প নির্বাচন করতে হবে।
- যখন আপনি তেল সিলযুক্ত পাম্প বেছে নেবেন, তখন প্রথমে জানতে হবে যে আপনার ভ্যাকুয়ামের চাহিদা কি তেল দূষণের জন্য উপযুক্ত কিনা। যদি যন্ত্রটির ক্ষেত্রে তেলের কঠোর নিষেধাজ্ঞা থাকে, তবে আপনাকে তেলবিহীন বিভিন্ন পাম্প যেমন: জল বৃত্ত পাম্প, নিম্ন তাপমাত্রার পাম্প বেছে নিতে হবে। যদি চাহিদা কঠোর না হয়, তবে তেল পাম্প বেছে নেওয়া যেতে পারে এবং কিছু তেল দূষণ রোধের ব্যবস্থা যোগ করা যেতে পারে, যেমন: শীতল ফাঁদ (কল্ড ট্র্যাপ), তেল সুরক্ষা ফাঁদ, ব্যাফল ইত্যাদি, যা পরিষ্কার ভ্যাকুয়ামের চাহিদা পূরণ করতে পারে।
- নিঃসৃত গ্যাসের উপাদান সম্পর্কে জানুন। গ্যাসটি কি ঘনীভূত বাষ্প, কণা, ধূলিকণা ধারণ করে কিনা বা এটি ক্ষয়কারী কিনা তা পরীক্ষা করুন। ভ্যাকুয়াম পাম্প বেছে নেওয়ার সময়, গ্যাসের উপাদান সম্পর্কে জানা আবশ্যিক এবং নিঃসৃত গ্যাস অনুযায়ী উপযুক্ত পাম্প বেছে নিতে হবে। যদি গ্যাসে বাষ্প, কণা এবং ক্ষয়কারী গ্যাস থাকে, তবে পাম্পের আস্ত পাইপে সহায়ক সরঞ্জাম যেমন: কনডেনসার, ধূলিকণা ধারক (ডাস্ট কালেক্টর) ইত্যাদি স্থাপনের বিষয়টি বিবেচনা করতে হবে।
- যখন তেল সিলযুক্ত ভ্যাকুয়াম পাম্প নির্বাচন করবেন, তখন ভ্যাকুয়াম পাম্প থেকে নির্গত তেলের বাষ্প দ্বারা পরিবেশের উপর প্রভাব বিবেচনা করা উচিত। যদি তেলের বাষ্প দূষণের অনুমতি না দেওয়া হয়, তবে তেলবিহীন ভ্যাকুয়াম পাম্প নির্বাচন করুন অথবা বাষ্প ঘরের বাইরে নির্গত করুন।
- ভ্যাকুয়াম কাজের সময় উৎপন্ন কম্পন প্রযুক্তিগত প্রক্রিয়া এবং পরিবেশকে প্রভাবিত করে কিনা। যদি প্রযুক্তিগত প্রক্রিয়া কম্পন সহ্য না করে, তবে কম্পনবিহীন পাম্প নির্বাচন করুন অথবা কম্পন রোধের ব্যবস্থা নিন।
- ভ্যাকুয়াম পাম্পের মূল্য, পরিচালন এবং রক্ষণাবেক্ষণ খরচ
উপরের সমস্ত শর্তগুলি বিবেচনায় নিয়ে, আপনার জন্য একটি উপযুক্ত সমাধান নির্ধারণ করুন।
(1) সর্বনিম্ন বিনিয়োগ খরচ।
(2) সর্বনিম্ন উৎপাদন পরিচালনা খরচ
(3) উপরের দুটি শর্ত বিবেচনা করে বাস্তবসম্মত সমাধান
ভ্যাকুয়াম পাম্পের জন্য সেরা কাজের পরিসর
পাম্প ধরন |
তেল সিলযুক্ত যান্ত্রিক পাম্প |
জলীয় বাষ্প জেট ইজেক্টর |
রুটস পাম্প |
তেল বুস্টার পাম্প |
তেল ডিফিউশন পাম্প |
অপটিমাল কাজের পরিসর (Pa) |
10²–10 |
10⁵–10² |
10²–1 |
1–10⁻¹ |
5×10⁻²–10⁻⁴ |
সূত্র ও নিয়মাবলী
1. রুটস পাম্পের ফোর পাম্পিং গতি
S=(0.1~0.2)S{রুটস}
২. রफং শূন্যতা পাম্পের পাম্পিং গতি নির্বাচন
S=Q1/P{পূর্ব-পাম্পিং}
S=2.3Kq* V*lg(Pa/P{পূর্ব-পাম্পিং}/t
- যান্ত্রিক পাম্পের কার্যকর পাম্পিং গতি (L/s)
- রুটস পাম্পের কার্যকর পাম্পিং গতি (L/s)
- শূন্যতা সিস্টেমের ক্ষরণ হার (Torr-L/s)
- পূর্ব-শূন্যতার মাত্রা পৌঁছাতে হবে (Torr)
- শূন্যতা সিস্টেমের আয়তন (L)
- P{পূর্ব-পাম্পিং}-এ পৌঁছানোর জন্য প্রয়োজনীয় সময়।
- বায়ুমণ্ডলীয় চাপ (টর)
- চাপের সাথে সম্পর্কিত সংশোধন সহগ এবং সরঞ্জাম টার্মিনাল মানগুলি
