Ứng dụng trong ngành công nghiệp

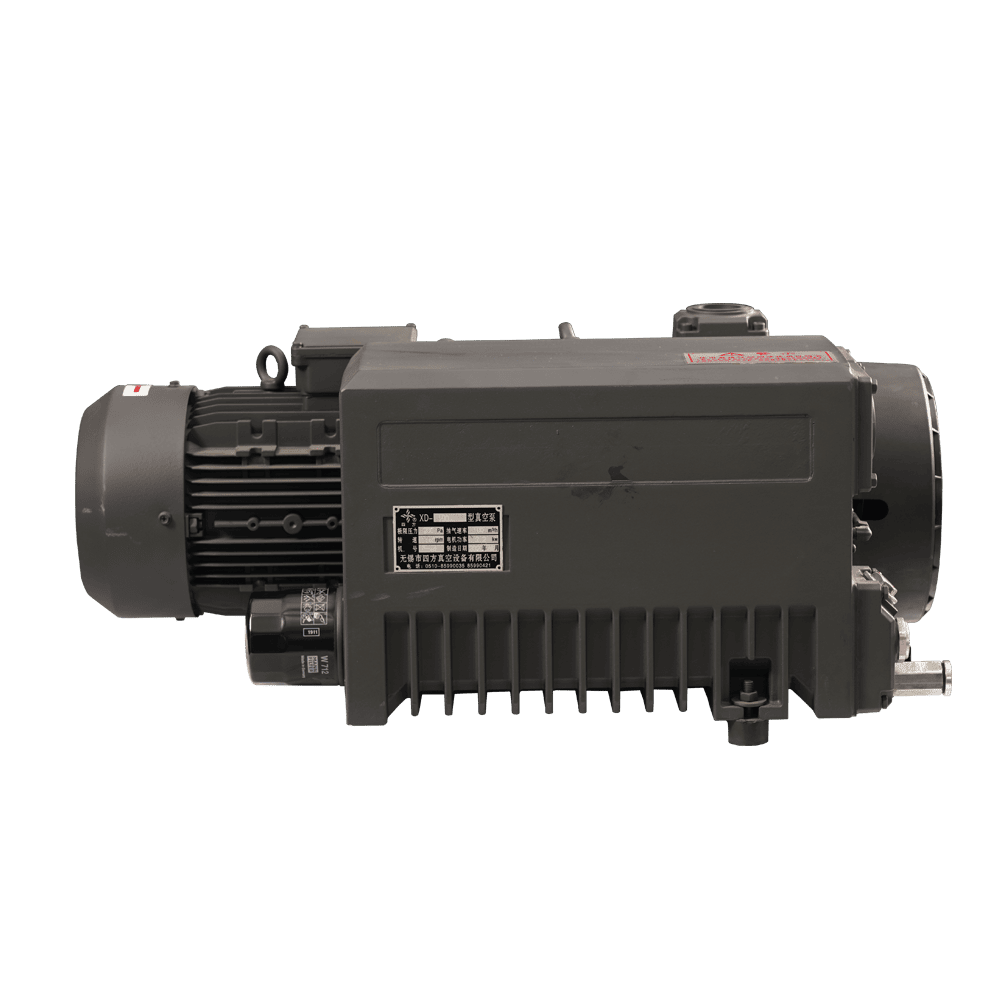

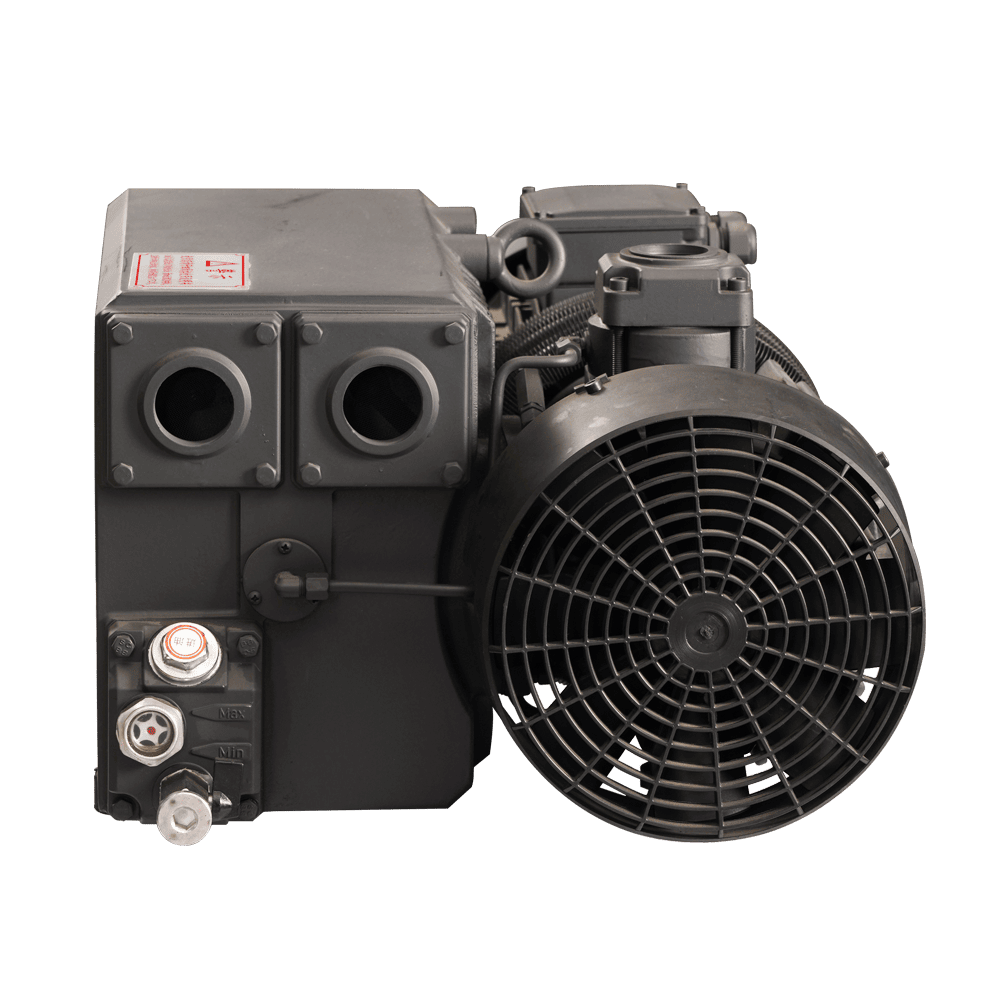

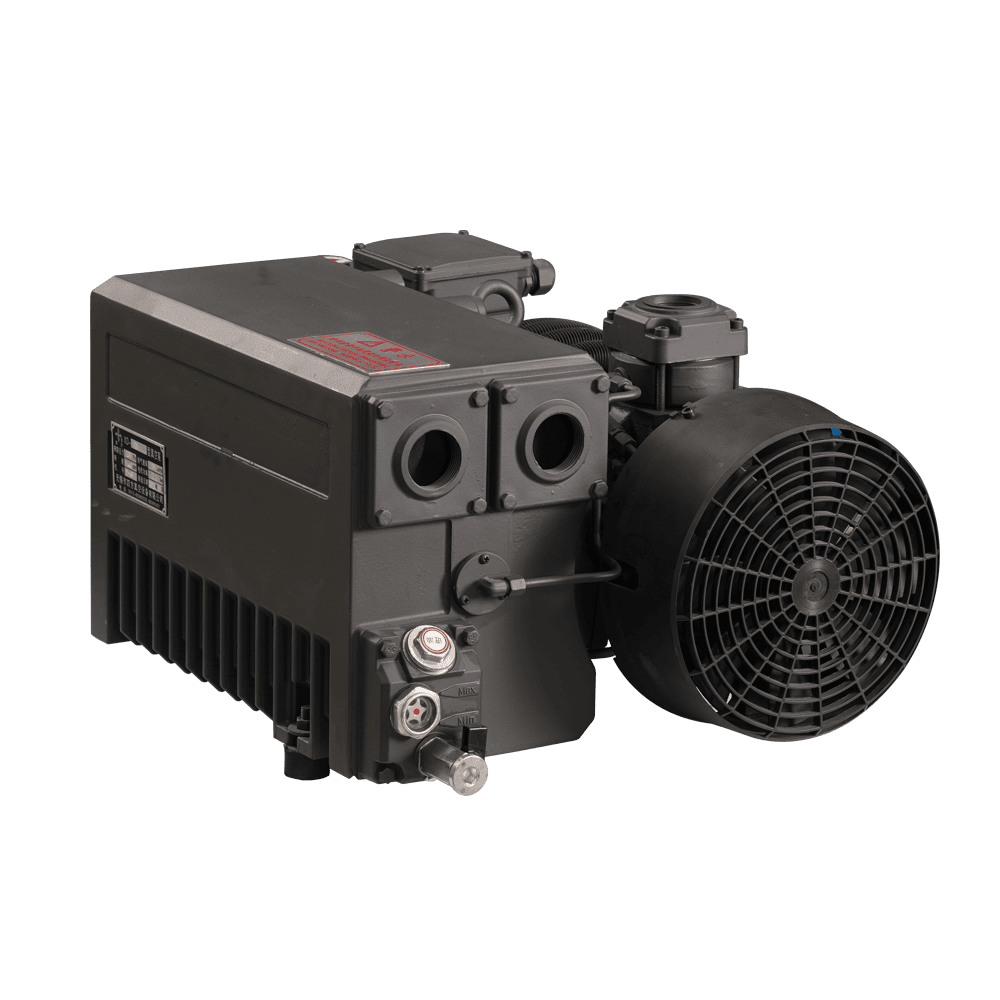

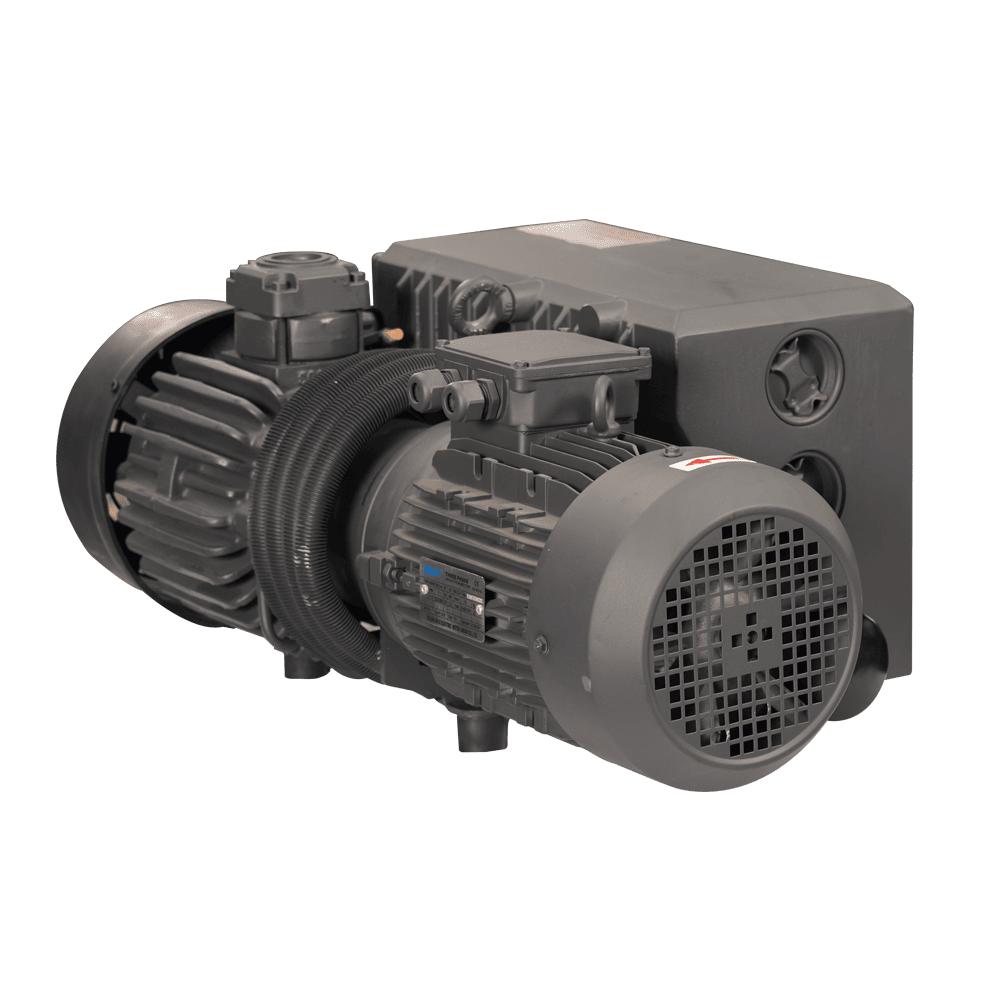

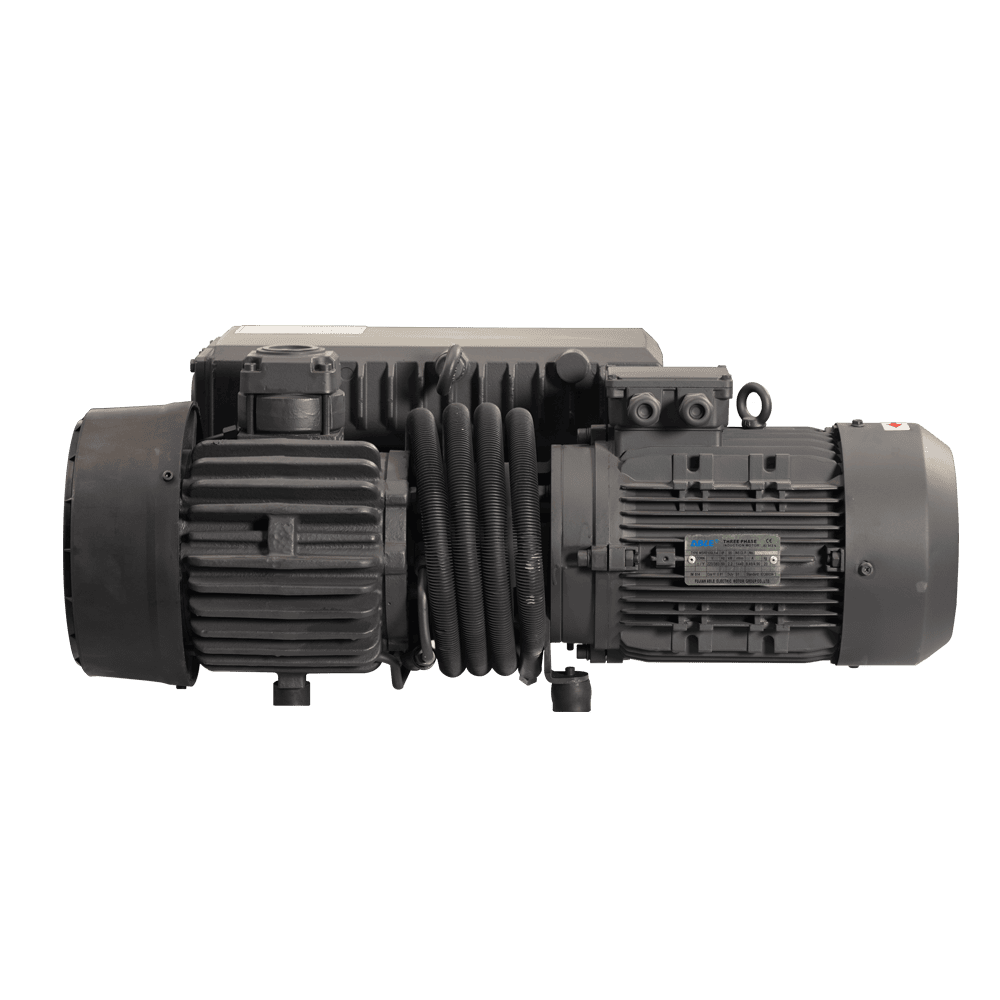

Model máy bơm XD được sử dụng rộng rãi trong nhiều lĩnh vực như đóng gói chân không thực phẩm, vận chuyển giấy trong ngành in ấn, tạo hình hút chân không trong ngành cao su và nhựa, xử lý tẩm chân không cho các loại vật đúc, kẹp giữ chân không trong ngành cơ khí, hút chân không tại phòng mổ bệnh viện, kiểm tra lực hút chân không, v.v.
|
Mô hình Chức năng |
XD-010 | XD-021 | XD-025 | XD-040 | XD-063 | XD-100 | XD-160 | XD-202 | XD-250 | XD-302 |
| Tốc độ bơm (m³/h) | 10 | 21 | 25 | 40 | 63 | 100 | 160 | 200 | 250 | 300 |
| Áp suất tuyệt đối (Pa) | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| Mức độ ồn dB(A) | 61 | 62 | 62 | 64 | 65 | 66 | 71 | 73 | 73 | 75 |
| nhiệt độ làm việc của dầu (°C) | 81 | 82 | 82 | 83 | 85 | 85 | 65 | 72 | 81 | 83 |
| Dung tích đổ dầu (L) | 0.5 | 0.5 | 0.5 | 1.5 | 2 | 2 | 5 | 5 | 7 | 7 |
| áp suất cho phép của hơi (mba) | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| tốc độ hút hơi (kg/h) | 0.15 | 0.3 | 0.4 | 0.6 | 1 | 1.6 | 2.5 | 4 | 4.5 | 5 |
| Kết nối cổng hút (inch) | 3/4" | 3/4" | 3/4" | 1(1/4)" | 1(1/4)" | 1(1/4)" | 2" | 2" | 2" | 2" |
| Kích thước bơm (cm) | 46.5X23.2X20 | 47.3X23.2X20 | 48X23.2X20 | 65X30X28 | 65X43X29.5 | 72X43X29.5 | 85.8X49.5X43.5 | 85.8X49.5X43.5 | 98X56X44 | 101X56X44 |
| Trọng lượng khi đổ đầy dầu (KG) | 17 | 18 | 19 | 48 | 58 | 72 | 157 | 157 | 195 | 211 |
| Công suất động cơ (kW) | 0.37 | 0.75 | 1.1 | 1.5 | 1.5 | 3 | 4 | 4.5 | 5.5 | 7.5 |
| Điện áp động cơ/tần số cơ sở động cơ (V/Hz) | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 |
| Tốc độ động cơ định mức (vòng/phút) | 1380 | 2850 | 2840 | 1390 | 1390 | 1420 | 1430 | 1430 | 1450 | 1450 |
| Dòng điện động cơ định mức (A) | 1.33 | 1.8 | 2.6 | 3.7 | 3.7 | 6.8 | 8.8 | 9 | 11.5 | 15.4 |
| Loại bảo vệ (IP) | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 |
Giới thiệu năng lực công ty
Công ty chúng tôi là một trong những doanh nghiệp sản xuất lớn nhất Trung Quốc về thiết bị tạo chân không. Công ty luôn duy trì thái độ làm việc "Chuyên nghiệp & Chính xác" để không ngừng nâng cao hàm lượng công nghệ của sẢN PHẨM , cũng như các phát triển và đổi mới sản phẩm. Hiện tại, có các loại bơm chân không kiểu cánh gạt (loạt 2X, XD), loạt vòng nước (SZ, 2SK, SK, 2BE), loạt pít-tông (WLW), loạt roots (ZJ) với chín thông số kỹ thuật khác nhau, các tổ hợp roots-vòng nước (JZJS), tổ hợp roots-cánh gạt (JZJX), tổ hợp roots-bơm pít-tông (JZJW), và các sản phẩm khác, được sử dụng rộng rãi trong các ngành và lĩnh vực như luyện kim, hóa chất, dược phẩm, dệt may, thực phẩm, hàng không, điện tử, nghiên cứu khoa học và các ngành khác.
Công ty chúng tôi có lực lượng kỹ thuật mạnh và đội ngũ chuyên nghiệp chuyên thiết kế và sản xuất thiết bị hút chân không. Ngoài ra, chúng tôi duy trì mối quan hệ hợp tác chặt chẽ với các viện nghiên cứu khoa học, trường đại học và cao đẳng trong và ngoài nước, đồng thời sở hữu công nghệ sản phẩm tiên tiến, hiệu suất tốt và dịch vụ hoàn hảo. Với hàng chục năm kinh nghiệm nghiên cứu phát triển và sản xuất thiết bị hút chân không, chúng tôi đã đào tạo được một đội ngũ giàu kinh nghiệm trong sản xuất và dịch vụ kỹ thuật, nhằm đảm bảo cung cấp cho khách hàng những sản phẩm chất lượng cao và dịch vụ xuất sắc. Chúng tôi theo đuổi phương châm phục vụ "Dễ dàng & Tiện lợi", và thông qua nỗ lực không ngừng của toàn thể nhân viên, Công ty TNHH Thiết bị Chân không Sifang sẽ tạo ra giá trị và lợi ích lớn nhất cho bạn.
Lưu ý khi lựa chọn bơm chân không
- Áp suất giới hạn của bơm chân không phải đáp ứng được áp suất làm việc của công nghệ này. Nói chung, áp suất giới hạn nên thấp hơn một bậc so với yêu cầu công nghệ
- Mỗi bơm có một phạm vi áp suất làm việc nhất định. Do đó, điểm làm việc của bơm phải nằm trong phạm vi này. Bơm không thể hoạt động trong thời gian dài vượt quá áp suất làm việc cho phép.
- Trong điều kiện áp suất làm việc, bơm chân không phải xả được toàn bộ lượng khí sinh ra trong quá trình công nghệ ở thiết bị chân không.
- Chọn cụm bơm chân không:
(1) Khi sử dụng một bơm không thể đáp ứng yêu cầu về lưu lượng hút và độ chân không, cần kết hợp nhiều bơm với nhau để chúng bổ trợ lẫn nhau và từ đó đáp ứng được các yêu cầu công nghệ.
(2) Một số bơm chân không không thể hoạt động dưới áp suất khí quyển, cần phải có bơm tiền chân không. Một số bơm chân không có áp suất xả thấp hơn áp suất khí quyển, do đó cần có bơm hỗ trợ phía sau, và vì vậy chúng được kết hợp để sử dụng chung. Các bơm được kết hợp như vậy được gọi là cụm bơm chân không, giúp hệ thống chân không đạt được độ chân không tốt và lưu lượng xả phù hợp. Vì các bơm chân không khác nhau có yêu cầu khác nhau đối với khí thải, ví dụ trong điều kiện bình thường, cụm Root – trượt không thích hợp với khí chứa nhiều khí dễ ngưng tụ, do đó chúng ta cần lựa chọn đúng loại bơm chân không kết hợp.
- Khi bạn chọn bơm bịt kín bằng dầu, trước tiên bạn cần biết nhu cầu chân không của bạn có yêu cầu không được gây ô nhiễm bởi dầu hay không. Nếu thiết bị yêu cầu tuyệt đối không dùng dầu, bạn nên chọn các loại bơm không dầu khác nhau, chẳng hạn như: bơm vòng nước, bơm nhiệt độ thấp. Nếu yêu cầu không nghiêm ngặt, có thể chọn bơm dùng dầu và thêm một số biện pháp bảo vệ chống ô nhiễm dầu, ví dụ như lắp bẫy lạnh, bẫy bảo vệ dầu, tấm chắn, v.v. để đáp ứng yêu cầu chân không sạch.
- Biết thành phần khí thải. Kiểm tra xem khí có chứa hơi ngưng tụ, hạt, bụi hoặc có tính ăn mòn hay không. Khi chọn bơm chân không, cần biết rõ thành phần khí và chọn loại bơm phù hợp theo khí thải ra. Nếu khí chứa hơi, hạt hoặc khí ăn mòn, cần cân nhắc lắp đặt thiết bị phụ trợ trên đường ống đầu vào của bơm, chẳng hạn như: bình ngưng, bộ thu bụi.
- Khi chọn bơm chân không bịt kín bằng dầu, cần xem xét ảnh hưởng đến môi trường do hơi dầu thải ra từ bơm chân không. Nếu không cho phép hơi dầu gây ô nhiễm, cần chọn bơm chân không không dùng dầu hoặc dẫn hơi ra ngoài phòng.
- Dao động phát sinh trong quá trình làm việc chân không có ảnh hưởng đến quy trình công nghệ và môi trường hay không. Nếu quy trình công nghệ không cho phép, cần chọn bơm không gây rung động hoặc thực hiện các biện pháp chống rung.
- Giá thành, chi phí vận hành và bảo trì của bơm chân không
Cân nhắc tất cả các điều kiện trên, hãy quyết định một giải pháp phù hợp với bạn.
(1) Chi phí đầu tư thấp nhất.
(2) Chi phí vận hành sản xuất thấp nhất
(3) Giải pháp khả thi sau khi cân nhắc hai điều kiện trên
Dải làm việc tốt nhất cho bơm chân không
Kiểu bơm |
bơm cơ học bịt kín bằng dầu |
bộ phản lực phun hơi nước |
Máy bơm Roots |
bơm tăng áp dầu |
bơm khuếch tán dầu |
Phạm vi làm việc tối ưu (Pa) |
10²–10 |
10⁵–10² |
10²–1 |
1–10⁻¹ |
5×10⁻²–10⁻⁴ |
Các định luật và công thức
1. Tốc độ bơm sơ cấp của bơm Roots
S=(0,1~0,2)S{Roots}
2. Lựa chọn tốc độ bơm của bơm chân không thô
S=Q1/P{forepumping}
S=2,3Kq* V*lg(Pa/P{forepumping}/t
- Tốc độ bơm hiệu dụng của bơm cơ học (L/s)
- Tốc độ bơm hiệu dụng của bơm Roots (L/s)
- Tốc độ rò rỉ của hệ thống chân không (Torr-L/s)
- Độ chân không sơ cấp cần đạt được (Torr)
- Thể tích của hệ thống chân không (L)
- Thời gian yêu cầu để đạt đến P{Forepumping}.
- Áp suất khí quyển (Torr)
- Những yếu tố liên quan đến áp suất P dưới các hệ số hiệu chỉnh và giá trị đầu thiết bị
