Mga Aplikasyon sa Indystria

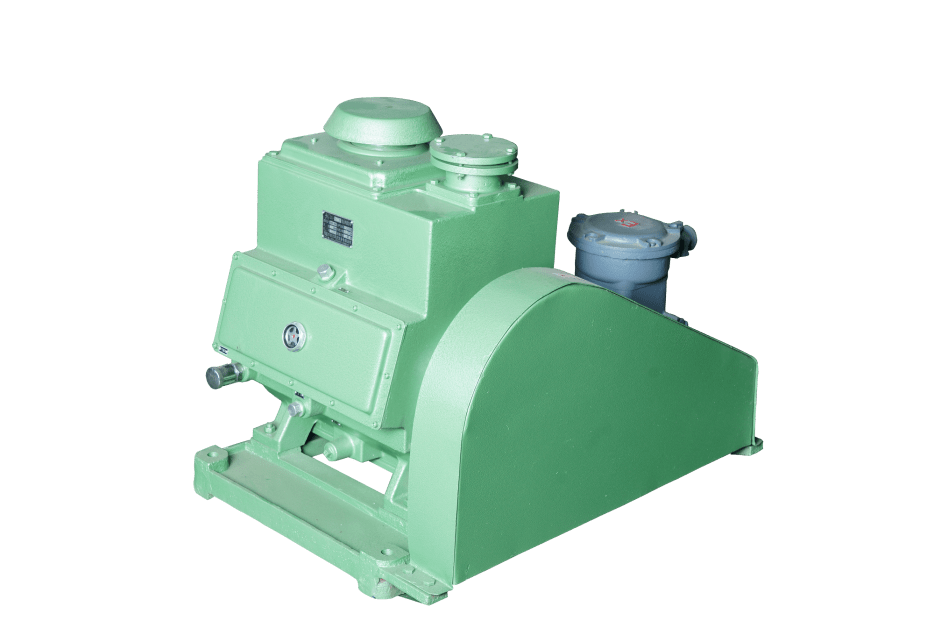

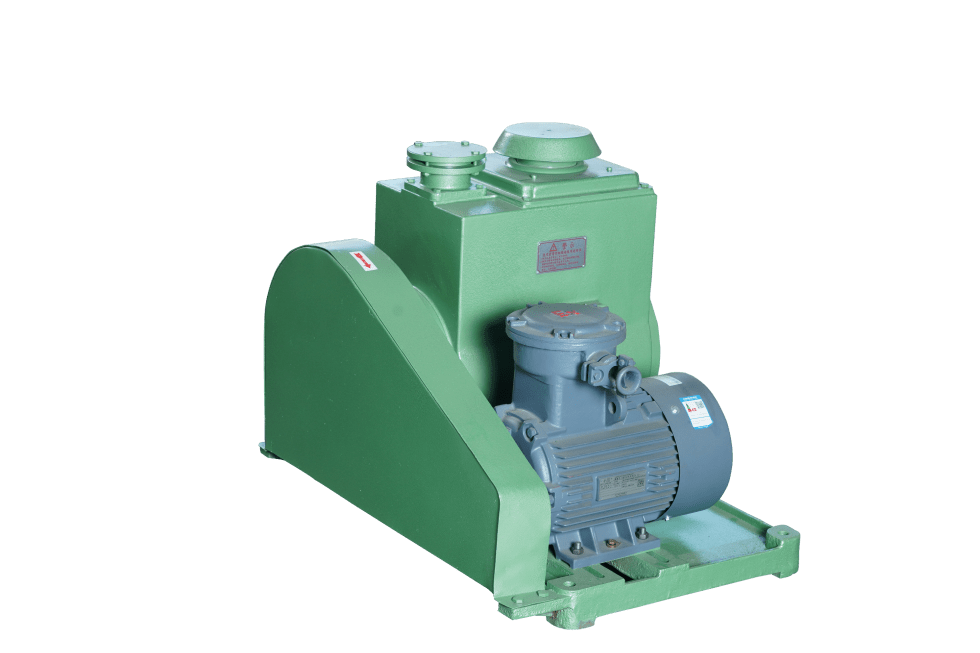

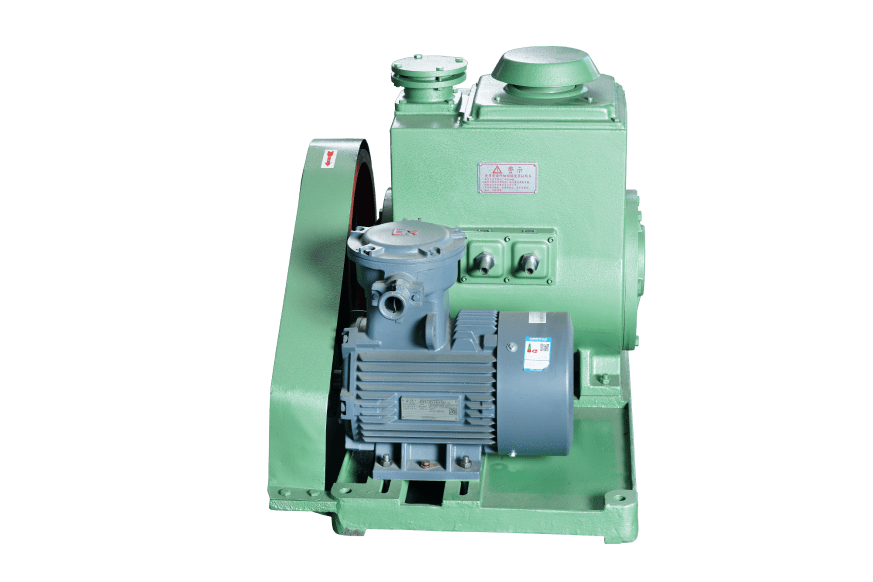

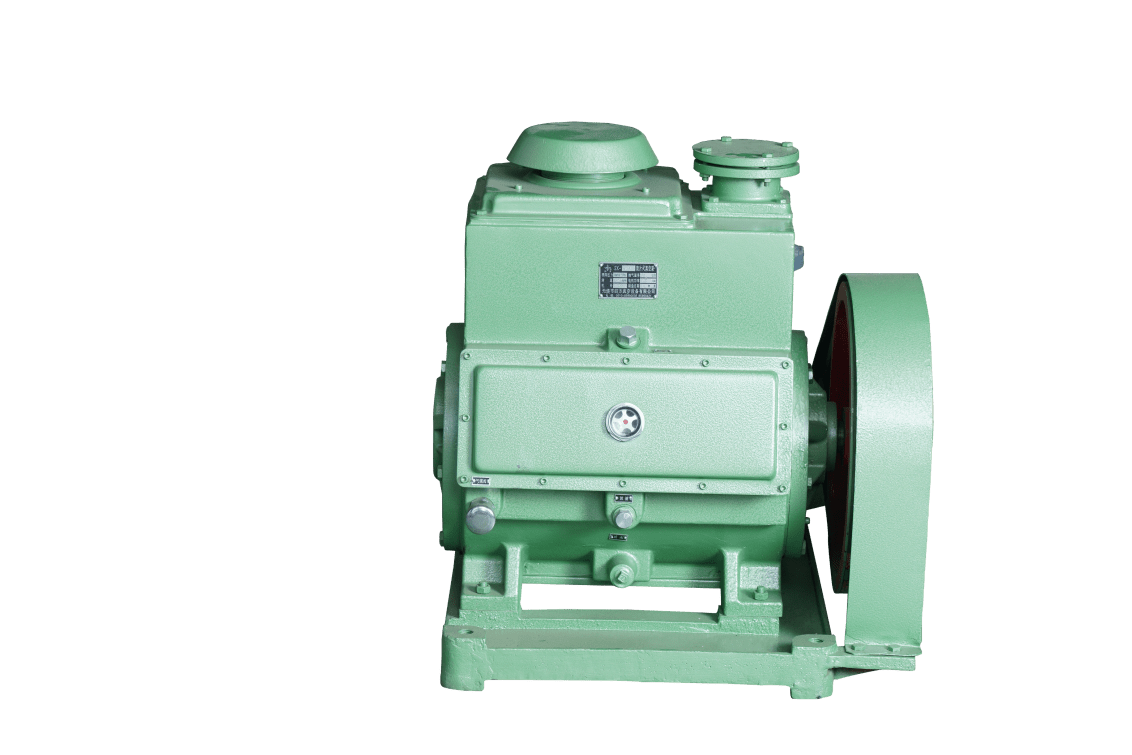

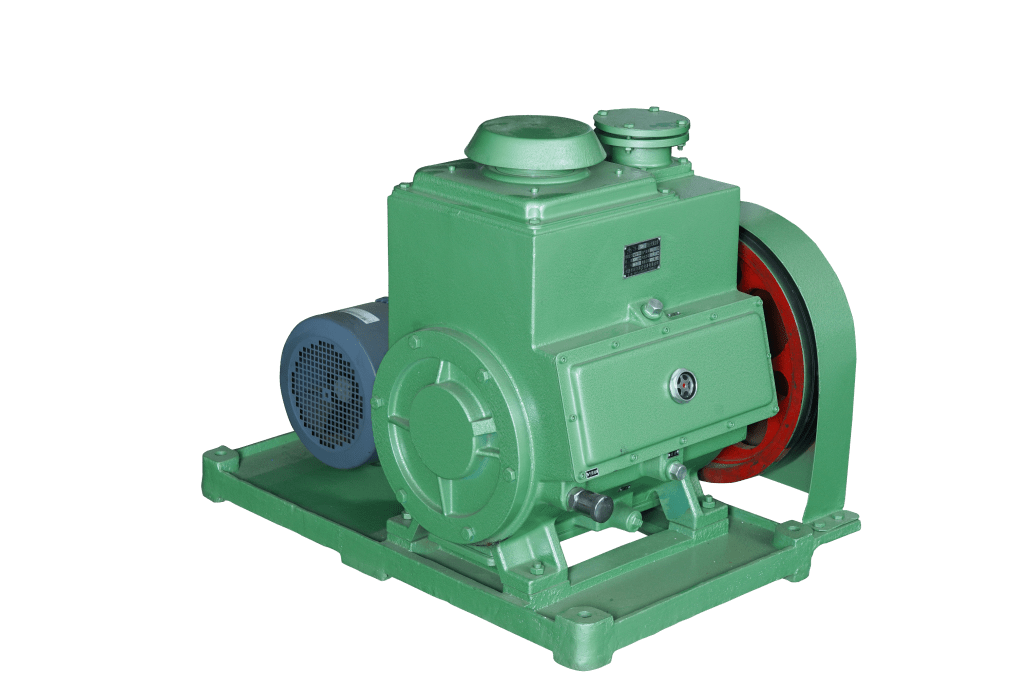

Ang Model 2X pump ay isa sa mga pangunahing kagamitang ginagamit upang maghukot ng gas mula sa mga nakasiradong lalagyan upang makakuha ng vacuum. Maaari itong gamitin nang mag-isa o bilang unang pump ng boost pump, diffusion pump, molecular pump, at iba pa. Maaari itong gamitin para sa operasyong vacuum sa vacuum smelting, vacuum welding, vacuum impregnation, coating, vacuum drying, kemikal na pharmaceuticals, electro-vacuum devices at iba pang industriya. Mga espesyal na tala
1. Ang pump ay maaaring gumana nang paulit-ulit sa mahabang panahon kapag ang temperatura sa paligid ay nasa loob ng 5 ~ 40 ℃ at ang presyon sa pagsingil ay mas mababa sa 1330pa.
2. Ang bomba ay hindi angkop para sa pagpapalabas ng mga gas na naglalaman ng masyadong daming oxygen, toxic, paputok, corrosive sa metal, kemikal na reaksyon sa langis ng bomba, at alikabok na partikulo. Hindi rin ito angkop para ilipat ang mga gas mula sa isang lalagyan patungo sa isa pang lalagyan bilang isang transfer pump.
3. Ang tuluy-tuloy na oras ng paggana ng bomba sa ilalim ng inlet pressure mula atmospheric pressure hanggang 6000pa ay hindi dapat lumagpas sa 3 minuto upang maiwasan ang pagkasira ng bomba dahil sa mahinang iniksyon ng langis o lubrikasyon.
|
Modelo Paggana |
2X-4A | 2X-8A | 2X-8 | 2X-15 | 2X-30A | 2X-70A |
| Bilis ng pagpapalabas (L/S) | 4 | 8 | 8 | 15 | 30 | 70 |
| Pinakamababang bahagyang presyon nang walang gas ballast (Pa) | ≤0.06 | ≤0.06 | ≤0.06 | ≤0.06 | ≤0.06 | ≤0.06 |
| Pinakamataas na bahagyang presyon na may gas ballast (Pa) | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤1.33 | ≤1.33 |
| Pinakamataas na kabuuang presyon nang walang gas ballast (Pa) | ≤3 | ≤3 | ≤3 | ≤3 | ≤0.6 | ≤0.6 |
| Mga koneksyon ng pasukan (DN) | DN25 | DN25 | DN40 | DN40 | DN65 | DN80 |
| Diyametro ng pasukan at labasan ng tubig na pampalamig (inch) | * | * | * | * | G3⅜" | G3⅜" |
| Konsumo ng tubig na pampalamig (L/min) | * | * | * | * | ≥1 | ≥2 |
| sistema ng Drive | Sinturon | Sinturon | Sinturon | Sinturon | Sinturon | Sinturon |
| bilis ng pag-ikot (rpm) | 450 | 550 | 320 | 320 | 450 | 420 |
| Punong langis (L) | 0.7 | 0.9 | 2 | 2.8 | 2 | 4.2 |
| Antas ng ingay dB(A) | 75 | 78 | 78 | 80 | 82 | 86 |
| pagtaas ng temperatura (°C ) | ≤40°C | ≤40°C | ≤40°C | ≤40°C | ≤40°C | ≤40°C |
| Sukat ng pumping (cm) | 55X34X41 | 55X43X44 | 79X43X54 | 79X53X54 | 78X50X56 | 91X65X70 |
| Timbang na may langis (KG) | 54 | 70 | 135 | 196 | 240 | 428 |
| Lakas ng Motor (kW) | 0.55 | 1.1 | 1.1 | 2.2 | 3 | 5.5 |
| Boltehe ng Motor/base frequency ng motor (V/Hz) | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 |
| Nominal na bilis ng motor (rpm) | 1390 | 1390 | 1390 | 1420 | 1420 | 1450 |
| Nominal na kasalukuyang motor (A) | 1.5 | 2.9 | 2.9 | 5.1 | 5.1 | 11.5 |
| Uri ng proteksyon (IP) | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 |
Pambihirang Introduksyon sa Kumpanya
Ang aming kumpanya ay isa sa pinakamalaking tagagawa ng kagamitan sa pagkuha ng vacuum sa Tsina. Patuloy na sumusunod ang kumpanya sa gawaing pananaw na "Propesyonal at Tumpak" upang palaguin ang nilalaman ng teknolohiya mga Produkto , pati na rin ang mga pag-unlad at inobasyon ng mga produkto. Sa kasalukuyan, mayroong mga vacuum pump ng rotary vane series (2X, XD), water ring series (SZ, 2SK, SK, 2BE), reciprocating series (WLW), roots series (ZJ) na may siyam na mga espesipikasyon, roots-water ring units (JZJS), roots-rotary vane unit (JZJX), roots-reciprocating pump unit (JZJW), at iba pang mga produkto, na malawakang ginagamit sa metallurgy, kemikal na industriya, medisina, tela, pagkain, aviation, elektroniko, siyentipikong pananaliksik, at iba pang industriya at sektor.
Ang aming kumpanya ay may malakas na teknikal na puwersa, at isang propesyonal na koponan para sa disenyo at pagmamanupaktura ng mga kagamitang pangkuha ng vacuum. Bukod dito, patuloy nating pinapanatili ang malapit na pakikipagtulungan sa mga lokal at banyagang institusyong pang-agham at pananaliksik, mga unibersidad at kolehiyo, at nagtataglay ng napapanahong teknolohiya ng produkto, mahusay na pagganap, at perpektong serbisyo. Sa pamamagitan ng maraming dekada ng karanasan sa R&D at pagmamanupaktura ng mga kagamitang pangkuha ng vacuum, nakabuo kami ng isang mapagkakatiwalaang koponan sa produksyon at teknikal na serbisyo upang matiyak na maibibigay namin sa aming mga gumagamit ang mga produktong may mataas na kalidad at mahusay na serbisyo. Inuunlad namin ang "Ease & Convenient" bilang aming batayan sa serbisyo, at sa pamamagitan ng patuloy na pagsisikap ng buong tauhan, ang Sifang Vacuum Equipment Co., Ltd. ay lilikha ng pinakamalaking halaga at kabayaran para sa inyo.
Mga tala sa pagpili mga vacuum pump
- Ang limitadong presyon ng vacuum pump ay dapat sumunod sa teknikal na working pressure nito. Karaniwan, ang limitadong presyon ay dapat isang order ng magnitude na mas mababa kaysa sa teknikal na kinakailangan
- Ang bawat bomba ay may tiyak na saklaw ng working pressure. Kaya rito, ang working point ng bomba ay dapat nasa loob ng saklaw na ito. Hindi ito maaaring gumana nang matagal sa labas ng payagan na working pressure.
- Sa ilalim ng working pressure, dapat mailabas ng vacuum pump ang lahat ng gas na nabuo sa panahon ng proseso ng teknolohiya sa vacuum device.
- Pumili ng vacuum unit:
(1) Kapag ang paggamit ng isang bomba ay hindi kayang tugunan ang pangangailangan sa suction at vacuum, kailangang pagsamahin ang ilang bomba upang mag-complement ang bawat isa at masumpungan ang mga pangangailangan sa teknolohiya.
(2) Ang ilang vacuum pump ay hindi makapagtrabaho sa ilalim ng atmospheric pressure, kaya nangangailangan ng forevacuum. Ang ilang vacuum pump ay may discharge pressure na mas mababa kaysa atmospheric pressure, kaya nangangailangan ng backing pump, pagkatapos ay pinagsama-samang ginagamit. Ang mga pump na pinagsama ay tinatawag na vacuum pump unit na nagbibigay sa vacuum system ng mabuting vacuum degree at discharge amount. Dahil ang iba't ibang vacuum pump ay nangangailangan ng iba't ibang demand para sa discharged gas, halimbawa sa normal na kondisyon, ang Roots—sliding unit ay hindi angkop para sa gas na may maraming coagulate gas, kaya dapat nating tama ang pagpili ng pinagsamang vacuum pump.
- Kapag pumipili ka ng oil sealed pump, kailangan mo munang malaman kung ang iyong vacuum ay nangangailangan ng pangangalaga laban sa polusyon ng langis o hindi. Kung mahigpit na hindi dapat gumamit ng langis ang device, dapat pumili ng iba't ibang uri ng pump na walang langis, tulad ng: water ring pump, low temperature pump. Kung hindi mahigpit ang pangangailangan, maaaring pumili ng oil pump at magdagdag ng ilang panukala para sa proteksyon laban sa polusyon ng langis, halimbawa ay paglalagay ng cold trap, oil protection trap, baffle, at iba pa upang matugunan ang mga pangangailangan sa malinis na vacuum.
- Alamin ang komposisyon ng usok na inilalabas. Suriin kung ang gas ay mayroong nag-cocondense na vapor, particle, alikabok, o korosibong sangkap. Sa pagpili ng vacuum pump, kailangang malaman ang komposisyon ng gas at pumili ng angkop na pump batay sa uri ng gas na inilalabas. Kung ang gas ay may lamang vapor, particle, o korosibong gas, dapat isaalang-alang ang pag-install ng karagdagang kagamitan sa inlet pipe ng pump tulad ng: condenser, dust collector.
- Kapag pumipili ng oil sealed vacuum pump, dapat isaalang-alang ang epekto nito sa kapaligiran dahil sa singaw ng langis na nalalabas mula sa vacuum pump. Kung hindi pinapayagan ang polusyon dulot ng langis, kailangan pumili ng non-oil vacuum pump o ilabas ang singaw sa labas ng kuwarto.
- Ang pagliliyok na nagmumula habang gumagana ang vacuum pump ay nakakaapekto sa proseso ng teknolohiya at kapaligiran o hindi. Kung hindi pinapayagan ng proseso ng teknolohiya, kailangan pumili ng non-vibration pump o magpatupad ng mga hakbang para maiwasan ang pagliliyok.
- Ang presyo, gastos sa operasyon, at gastos sa pagpapanatili ng vacuum pump
Isaalang-alang ang lahat ng nabanggit na kondisyon upang makapagdesisyon ng tamang solusyon para sa iyo.
(1) Pinakamababang gastos sa imbestimento.
(2) Pinakamababang gastos sa operasyon ng produksyon
(3) Maaaring solusyon matapos isaalang-alang ang dalawang kondisyong nabanggit
Pinakamahusay na saklaw ng paggawa para sa vacuum pump
Uri ng bomba |
oil sealed mechanical pump |
water steam jet ejector |
Roots Pump |
pampalakas na bomba ng langis |
bombang pang-pagkalat ng langis |
Pinakamainam na saklaw ng paggawa (Pa) |
10²–10 |
10⁵–10² |
10²–1 |
1–10⁻¹ |
5×10⁻²–10⁻⁴ |
Mga batas at pormula
1. Bilis ng paunang pamparami ng Roots pump
S=(0.1~0.2)S{Roots}
2. Pagpili ng bilis ng pagpupumpa ng pangunahing vacuum pump
S=Q1/P{forepumping}
S=2.3Kq* V*lg(Pa/P{forepumping}/t
- Epektibong bilis ng pagpupumpa ng mekanikal na pump (L/s)
- Epektibong bilis ng pagpupumpa ng Roots pump (L/s)
- Bilis ng pagtagas ng vacuum system (Torr-L/s)
- Antas ng forevacuum na kailangang marating (Torr)
- Volume ng vacuum system (L)
- Oras na kinakailangan upang marating ang P{Forepumping}.
- Presyong atmosperiko (Torr)
- Yaon tungkol sa presyon P sa ilalim ng mga kahusayan ng pagkukumpuni at mga halagang terminal ng kagamitan
