Bagaimana Pompa Vakum Pelatuk Rotari Mendukung Pemrosesan Elektronik?

Di dunia manufaktur elektronik, presisi dan pengendalian kontaminasi bukanlah pilihan — melainkan persyaratan mendasar yang menentukan kualitas produk dan hasil produksi. Sebuah pompa vakum rotary van memainkan peran kritis dalam menciptakan dan mempertahankan lingkungan bertekanan rendah yang menjadi andalan banyak tahap proses elektronik. Mulai dari perakitan komponen hingga pengendapan lapisan tipis (thin-film deposition), kemampuan untuk menghisap udara dan kelembapan dari ruang proses secara andal menjadikan jenis pompa ini tak tergantikan di fasilitas fabrikasi modern.

Memahami secara tepat bagaimana pompa rotary vane pompa Vakum mendukung pemrosesan elektronik yang memerlukan analisis terhadap prinsip-prinsip mekanis di balik teknologi tersebut serta tuntutan spesifik dari alur kerja fabrikasi semikonduktor dan elektronik. Artikel ini menguraikan cara utama pompa-pompa ini berkontribusi terhadap produksi elektronik, menjelaskan faktor-faktor yang membuatnya cocok untuk aplikasi-aplikasi tersebut, serta memberikan wawasan praktis bagi para insinyur dan profesional pengadaan dalam memilih solusi vakum untuk fasilitas mereka.

Prinsip Mekanis di Balik Pengoperasian Pompa Vakum Baling-Baling Putar

Cara Mekanisme Baling-Baling Menghasilkan Vakum

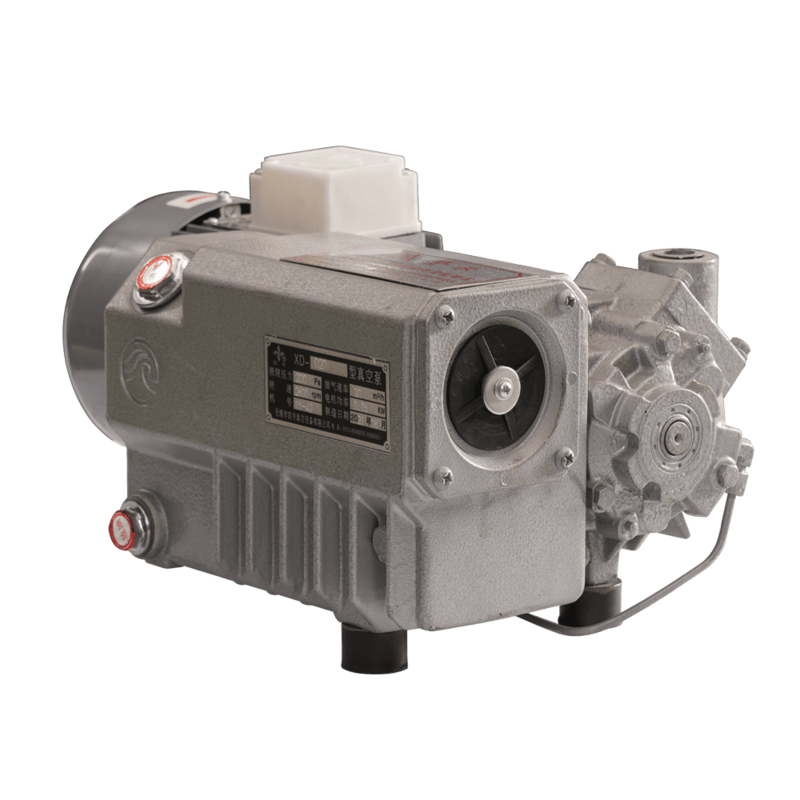

Pompa vakum pelatuk putar beroperasi dengan menggunakan rotor yang dipasang secara eksentris di dalam rumah silindris. Saat rotor berputar, pelatuk yang dimuat pegas meluncur ke luar dari alur-alur pada rotor dan menekan dinding bagian dalam rumah. Hal ini menciptakan serangkaian ruang tertutup yang volumenya terus berubah seiring putaran rotor. Gas dihisap masuk ke dalam ruang-ruang yang mengembang di sisi inlet dan dikompresi menuju sisi exhaust, di mana gas tersebut dikeluarkan melalui katup outlet.

Mekanisme perpindahan positif ini memungkinkan pompa vakum baling-baling putar mencapai tingkat vakum dalam, sering kali mencapai tekanan jauh di bawah kondisi atmosferik. Dalam desain satu tahap, pompa umumnya dapat mencapai tekanan akhir dalam kisaran beberapa milibar, sedangkan desain dua tahap—di mana gas melewati dua tahap kompresi berturut-turut—dapat mencapai tekanan akhir yang bahkan lebih rendah. Untuk proses elektronika, di mana jumlah gas sisa sekecil apa pun pun dapat mengganggu operasi sensitif, kemampuan vakum dalam ini sangat bernilai.

Mekanisme pemompaan dilumasi dengan minyak, yang berfungsi ganda: menutup celah kecil antara baling-baling dan dinding rumah pompa, mengurangi gesekan, serta membantu mendinginkan pompa. Namun, minyak ini juga menimbulkan pertimbangan khusus untuk aplikasi elektronika—yaitu potensi aliran balik uap (vapor backstreaming)—sehingga penggunaan perangkap dan filtrasi yang tepat harus menyertai pompa vakum baling-baling putar di lingkungan sensitif.

Konfigurasi Satu-Tahap versus Dua-Tahap dalam Penggunaan Elektronik

Saat memilih pompa vakum palet putar untuk proses elektronik, pilihan antara konfigurasi satu-tahap dan dua-tahap sangat signifikan. Pompa satu-tahap cocok untuk aplikasi yang memerlukan tingkat vakum sedang, seperti penanganan material umum, degassing dasar, atau mendukung sistem pendukung berkapasitas lebih tinggi. Pompa jenis ini memiliki desain yang lebih sederhana dan biasanya lebih mudah dalam perawatannya.

Sebaliknya, pompa vakum palet putar dua-tahap jauh lebih sering dipilih untuk fabrikasi elektronik karena mampu mencapai vakum yang lebih dalam dengan melewatkan gas melalui dua tahap kompresi berurutan sebelum mengeluarkannya. Desain ini menurunkan tekanan akhir yang dapat dicapai serta menghasilkan migrasi uap minyak yang lebih rendah menuju ruang proses. Untuk operasi seperti pelapisan sputter, deposisi uap kimia, atau pembakaran vakum papan sirkuit cetak, konfigurasi dua-tahap memberikan kualitas vakum yang dibutuhkan.

Insinyur yang menentukan pompa vakum baling-baling putar untuk proses mereka harus secara cermat mengevaluasi tekanan akhir yang dibutuhkan, kecepatan pemompaan, dan beban gas guna menentukan apakah operasi satu tahap atau dua tahap yang paling sesuai dengan kebutuhan sistem mereka. Evaluasi ini bukan sekadar latihan teknis—melainkan berdampak langsung terhadap pengulangan proses dan kualitas produk dalam jangka panjang.

Aplikasi Pemrosesan Elektronik Utama yang Mengandalkan Pompa Vakum Baling-baling Putar

Proses Pengendapan Lapisan Tipis dan Pelapisan

Proses pengendapan lapisan tipis — termasuk deposisi uap fisik (PVD) dan deposisi uap kimia (CVD) — merupakan salah satu aplikasi vakum paling menuntut dalam manufaktur elektronik. Proses-proses ini memerlukan lingkungan bertekanan rendah yang terkendali guna memungkinkan pengendapan lapisan konduktif, resistif, atau isolatif ke substrat secara presisi. Pompa vakum baling-baling putar biasanya digunakan sebagai pompa awal (roughing pump) dalam sistem-sistem ini, mengosongkan ruang dari tekanan atmosfer ke kisaran operasional secara cepat sebelum pompa turbomolekuler atau pompa difusi berkinerja tinggi mengambil alih.

Kecepatan pompa vakum baling-baling putar dalam mengosongkan ruang dari tekanan atmosfer hingga titik persilangan (crossover point) secara signifikan memengaruhi laju produksi proses. Dalam lingkungan produksi bervolume tinggi, pengosongan awal ruang yang lebih cepat berarti waktu siklus lebih pendek dan lebih banyak produk diproses per shift. Oleh karena itu, spesifikasi kecepatan pompa — yang diukur dalam meter kubik per jam atau liter per detik — merupakan kriteria utama dalam pemilihan pompa untuk aplikasi ini.

Selain itu, keandalan pompa vakum baling-baling putar memengaruhi konsistensi pengendapan. Jika pompa penghisap awal (roughing pump) gagal di tengah proses, seluruh ruang vakum harus diisi udara (vented), pompa dirawat, dan proses diulang dari awal — sebuah gangguan berbiaya tinggi dalam lingkungan produksi apa pun. Dengan demikian, desain pompa yang kokoh dan jadwal perawatan rutin sama pentingnya dengan spesifikasi kinerja awal.

Penanganan Komponen Semikonduktor dan Penempatan Otomatis (Pick-and-Place)

Di luar ruang deposisi, teknologi pompa vakum baling-baling putar juga mendukung penanganan fisik komponen semikonduktor selama proses perakitan. Sistem pengambilan dan penempatan berbasis vakum (vacuum pick-and-place) yang digunakan dalam jalur teknologi pemasangan permukaan (surface mount technology/SMT) mengandalkan pembangkitan vakum yang stabil untuk memegang komponen-komponen halus — termasuk kapasitor chip kecil, resistor, dan sirkuit terpadu (integrated circuits) — selama proses penempatannya pada papan sirkuit cetak (printed circuit boards).

Dalam aplikasi-aplikasi ini, pompa vakum baling-baling putar menyediakan pasokan vakum dasar bagi sistem distribusi yang mensuplai beberapa kepala pengambilan dan penempatan secara bersamaan. Pompa tersebut harus mampu mempertahankan tekanan vakum yang konsisten tanpa fluktuasi tekanan, karena ketidakstabilan dapat menyebabkan kesalahan penempatan atau komponen jatuh. Oleh sebab itu, kemampuan menghasilkan vakum yang stabil dalam kondisi beban yang bervariasi merupakan salah satu karakteristik kinerja penting.

Kerusakan komponen merupakan kekhawatiran lain. Karena banyak komponen elektronik modern sangat rapuh dan sensitif terhadap pelepasan muatan elektrostatik, sistem vakum harus beroperasi tanpa menghasilkan getaran berlebih atau gangguan listrik. Unit pompa vakum baling-baling putar yang dirancang dengan baik dibuat dengan profil getaran rendah serta isolasi listrik yang memadai guna meminimalkan risiko di lingkungan perakitan sensitif ini.

Pemanggangan Vakum dan Pelepasan Gas dari Perakitan Elektronik

Pemanggangan vakum merupakan langkah proses kritis yang digunakan untuk menghilangkan kelembapan, pelarut, serta kontaminan volatil lainnya dari perakitan elektronik dan substrat sebelum proses lebih lanjut. Proses ini khususnya penting bagi papan sirkuit cetak berlapis banyak, sirkuit hibrida, dan kemasan mikroelektronik, di mana kelembapan yang terperangkap dapat menyebabkan delaminasi, korosi, atau kegagalan kinerja di lapangan.

Pompa vakum pelatuk putar menggerakkan lingkungan oven vakum selama siklus pemanggangan, menjaga tekanan rendah yang diperlukan agar zat volatil dapat menguap secara efisien bahkan pada suhu yang relatif moderat. Pompa harus mampu menangani beban gas tinggi akibat zat-zat yang menguap tanpa penurunan kinerja yang signifikan. Oleh karena itu, kemampuan ballasting gas—fitur yang memungkinkan pemasukan udara atau nitrogen secara terkendali untuk mencegah kontaminasi oli akibat uap kondensabel—sangat bernilai pada model pompa vakum pelatuk putar yang digunakan untuk pemanggangan vakum.

Insinyur proses sering menentukan pompa dengan reservoir oli berukuran besar dan sistem pemisahan oli yang efisien untuk aplikasi pemanggangan vakum, karena beban uap tinggi dapat menurunkan kualitas oli pompa lebih cepat dibandingkan pada aplikasi gas kering. Analisis oli berkala dan penggantian oli sesuai jadwal merupakan praktik standar untuk menjaga kinerja andal pompa vakum pelatuk putar dalam kondisi layanan yang menuntut ini.

Faktor Kinerja yang Menentukan Kesesuaian untuk Pemrosesan Elektronik

Persyaratan Tekanan Akhir dan Kecepatan Pompa

Dua spesifikasi paling penting saat mengevaluasi pompa vakum palet putar untuk pemrosesan elektronik adalah tekanan akhir dan kecepatan pompa. Tekanan akhir menentukan tekanan terendah yang dapat dicapai pompa dalam kondisi ideal, sedangkan kecepatan pompa menggambarkan seberapa cepat pompa tersebut dapat menghilangkan gas dari sistem yang sedang divakumkan. Kedua parameter ini harus disesuaikan secara cermat dengan persyaratan proses tertentu.

Proses elektronik bervariasi secara luas dalam kebutuhan vakumnya. Pemanggangan dalam vakum mungkin hanya memerlukan tekanan dalam kisaran beberapa milibar, sedangkan pengendapan lapisan tipis umumnya memerlukan tahap pemompaan awal (roughing) hingga tekanan lebih rendah sebelum tahap pemompaan sekunder dimulai. Memilih pompa vakum jenis rotary vane dengan tekanan akhir (ultimate pressure) yang tidak memadai untuk aplikasi yang dimaksud akan mengakibatkan kegagalan proses, sedangkan memilih pompa yang terlalu besar justru membuang modal dan energi tanpa memberikan peningkatan signifikan.

Kecepatan pompa harus disesuaikan dengan volume ruang proses dan waktu siklus yang dapat diterima untuk pengosongan ruang. Pompa yang terlalu lambat akan menimbulkan hambatan produksi, sedangkan pompa yang berukuran tepat memastikan setiap ruang mencapai tekanan operasi dalam jendela proses. Produsen menyediakan kurva kecepatan pompa yang menunjukkan kinerja di seluruh rentang tekanan, dan insinyur harus mengevaluasi kurva-kurva ini pada tekanan operasi aktual yang relevan dengan proses mereka, bukan hanya pada kondisi hisap atmosfer.

Manajemen Uap Minyak dan Pengendalian Kontaminasi

Karena pompa vakum baling-baling putar menggunakan pelumasan oli secara internal, terdapat risiko inheren bahwa uap oli berpindah balik menuju ruang proses — fenomena yang dikenal sebagai backstreaming. Dalam proses elektronika, di mana kontaminasi tingkat nanogram pun dapat memengaruhi hasil produksi (yield) dan keandalan perangkat, risiko ini harus dikelola secara aktif melalui penggunaan cold trap, filter kabut oli, serta molecular sieve trap yang dipasang di antara pompa dan ruang proses.

Desain modern pompa vakum baling-baling putar telah mengatasi masalah ini melalui peningkatan geometri katup masuk, pemisahan oli yang lebih baik di dalam badan pompa, serta penggunaan oli bertekanan uap lebih rendah yang diformulasikan khusus untuk aplikasi di sekitar semikonduktor. Beberapa konfigurasi juga dilengkapi katup anti-suckback yang mencegah oli tersedot masuk ke dalam sistem vakum saat terjadi kehilangan daya — fitur keselamatan yang sangat penting di lingkungan elektronika, di mana satu kali kejadian kontaminasi saja dapat merusak seluruh batch komponen bernilai tinggi.

Fasilitas yang memerlukan tingkat pengendalian kontaminasi tertinggi sering memasang perangkap foreline secara langsung pada saluran masuk pompa vakum baling-baling putar serta menggunakan oli perfluorinasi seperti Fomblin atau jenis lainnya yang memiliki tekanan uap yang sangat rendah. Langkah-langkah ini menambah biaya, namun dibenarkan oleh nilai proses yang dilindungi serta biaya potensial akibat penurunan hasil produksi atau kerusakan peralatan akibat kejadian kontaminasi.

Kebisingan, Getaran, dan Kesesuaian dengan Ruang Bersih

Fasilitas manufaktur elektronik—khususnya yang diklasifikasikan sebagai ruang bersih—memiliki persyaratan ketat terkait pembangkitan partikel, tingkat kebisingan, dan getaran. Pompa vakum baling-baling putar yang digunakan di dalam atau di dekat lingkungan ruang bersih harus dievaluasi berdasarkan kontribusinya terhadap parameter-parameter tersebut. Getaran berlebih dapat melonggarkan sambungan mekanis seiring waktu dan, dalam kasus ekstrem, dapat memengaruhi presisi proses-proses halus atau peralatan metrologi yang beroperasi di sekitarnya.

Sebagian besar model pompa vakum palet putar kelas industri dirancang dengan dudukan anti-getaran dan perakitan putar yang seimbang untuk meminimalkan transmisi getaran mekanis ke struktur penopang. Tingkat kebisingan, yang biasanya diukur dalam desibel, juga ditentukan oleh produsen, dan model berkebisingan rendah lebih disukai untuk lingkungan di mana personel bekerja dalam jarak dekat dengan peralatan selama periode waktu yang lama.

Versi pompa vakum palet putar yang kompatibel dengan ruang bersih sering kali dilengkapi rumah tertutup penuh dengan permukaan terbuka seminimal mungkin yang berpotensi melepaskan partikel, serta sambungan buang yang diarahkan ke lingkungan eksternal alih-alih ke interior ruang bersih. Adaptasi desain ini penting ketika menentukan spesifikasi pompa untuk lingkungan ruang bersih yang diklasifikasikan menurut standar ISO, yang umum ditemui dalam produksi semikonduktor dan elektronika canggih.

Praktik Pemeliharaan yang Mempertahankan Kinerja di Fasilitas Elektronika

Pemeliharaan Oli dan Pemantauan Kontaminasi

Minyak dalam pompa vakum baling-baling putar bukan sekadar pelumas — melainkan bagian aktif dari mekanisme penyegelan vakum. Minyak yang terdegradasi, terkontaminasi, atau habis secara langsung memengaruhi kemampuan pompa untuk mencapai dan mempertahankan tingkat vakum yang dalam. Dalam aplikasi pengolahan elektronik, di mana konsistensi proses sangat kritis, menjaga kondisi minyak pompa dalam keadaan baik bukanlah pemeliharaan pencegahan yang bersifat opsional — melainkan suatu persyaratan pengendalian proses.

Interval penggantian minyak harus ditetapkan berdasarkan kondisi operasional aktual, termasuk beban gas, kandungan uap kondensabel, dan suhu operasi, alih-alih hanya mengikuti jadwal kalender tetap. Banyak fasilitas yang menggunakan sistem pompa vakum baling-baling putar dalam aplikasi berbeban gas tinggi menerapkan program analisis minyak untuk memantau angka asam, kadar air, serta tingkat partikulat, sehingga memungkinkan pengambilan keputusan pemeliharaan berbasis data yang mencegah baik penggantian minyak terlalu dini maupun penggunaan minyak terdegradasi yang merugikan kualitas proses.

Filter oli dan separator kabut oli harus diperiksa dan diganti sebagai bagian dari program perawatan pompa vakum baling-baling putar yang komprehensif. Separator kabut oli yang tersumbat membatasi aliran gas buang, sehingga meningkatkan tekanan internal dan menurunkan kinerja pompa. Di fasilitas elektronik berkapasitas tinggi, waktu henti pompa untuk perawatan harus direncanakan selama jeda produksi terjadwal guna meminimalkan dampak terhadap proses.

Pemeriksaan Baling-baling dan Perawatan Mekanis

Baling-baling itu sendiri merupakan komponen aus pada setiap pompa vakum baling-baling putar. Seiring waktu, kontak berulang dengan dinding rumah pompa menyebabkan keausan bertahap yang mengurangi kemampuan penyegelan efektif ruang gas. Seiring kemajuan keausan baling-baling, pompa kehilangan kemampuannya mencapai vakum dalam, dan kinerja tekanan akhirnya menurun. Oleh karena itu, pemeriksaan berkala terhadap kondisi baling-baling merupakan bagian kunci dalam mempertahankan kinerja pompa dalam layanan pemrosesan elektronik.

Laju keausan pelat pemisah dipengaruhi oleh kondisi operasi, termasuk kecepatan pompa, viskositas oli, beban gas, serta apakah pompa menangani gas proses korosif atau abrasif. Dalam aplikasi elektronika, di mana gas reaktif seperti senyawa fluorin kadang-kadang ditangani, bahan pelat pemisah harus dipilih berdasarkan kompatibilitas kimianya, dan interval pemeriksaan harus diperpendek sesuai dengan itu.

Ketika pompa vakum pelat pemisah putar dibongkar untuk penggantian pelat pemisah atau perawatan umum, kesempatan ini harus dimanfaatkan guna memeriksa rotor, lubang rumah pompa, bantalan, dan segel poros. Mendeteksi masalah mekanis yang sedang berkembang selama perawatan terjadwal jauh lebih murah dibandingkan menanggapi kegagalan tak terjadwal selama proses produksi. Menyusun catatan servis yang jelas untuk setiap unit pompa juga memungkinkan analisis tren yang dapat memprediksi kapan perawatan berikutnya kemungkinan besar diperlukan.

Pertanyaan yang Sering Diajukan

Apa yang membuat pompa vakum pelat pemisah putar cocok untuk proses elektronika dibandingkan jenis pompa lain?

Pompa vakum baling-baling putar menawarkan kombinasi praktis antara kemampuan vakum dalam, kecepatan pemompaan tinggi, dan keandalan mekanis yang sesuai untuk berbagai langkah proses elektronik. Dibandingkan dengan pompa kering, model baling-baling putar bersegel minyak mampu mencapai tekanan akhir yang lebih rendah dengan biaya peralatan yang lebih rendah. Dibandingkan dengan pompa diafragma, pompa ini mampu menangani volume gas jauh lebih besar dan mencapai tingkat vakum yang lebih dalam. Fleksibilitas ini, ditambah teknologi yang sudah matang serta persyaratan perawatan yang sederhana, menjadikan pompa vakum baling-baling putar pilihan yang banyak diadopsi di fasilitas fabrikasi elektronik di seluruh dunia.

Bagaimana kontaminasi minyak dari pompa vakum baling-baling putar memengaruhi proses semikonduktor?

Uap minyak dari pompa vakum baling-baling putar dapat mengendapkan lapisan hidrokarbon pada dinding ruang proses dan substrat, menyebabkan kegagalan adhesi, kebocoran listrik, atau kontaminasi permukaan yang menurunkan kinerja perangkat dan hasil produksi (yield). Untuk mencegah hal ini, harus digunakan perangkap saluran masuk (foreline traps), perangkap dingin (cold traps), serta minyak pompa berkualitas tinggi dengan tekanan uap rendah. Pemeliharaan rutin untuk memastikan katup anti-balik masuk (inlet anti-suckback valve) berfungsi dengan baik juga melindungi ruang proses apabila terjadi gangguan listrik atau penghentian operasi pompa.

Apakah pompa vakum baling-baling putar mampu menangani gas reaktif yang digunakan dalam manufaktur elektronik?

Desain pompa vakum palet putar standar tidak dirancang untuk paparan terus-menerus terhadap gas-gas yang sangat reaktif atau korosif, seperti yang ditemui dalam proses etsa atau CVD tertentu. Namun, tersedia varian tahan bahan kimia yang menggunakan material tahan korosi di bagian dalam pompa, senyawa palet khusus, serta oli yang kompatibel dan dirancang untuk tahan terhadap paparan gas-gas yang bersifat sedikit reaktif. Untuk proses yang melibatkan oksidator kuat atau bahan kimia berbasis fluorin yang agresif, sistem pembersih gas tambahan harus dipasang di hulu pompa guna menetralkan spesies reaktif sebelum memasuki badan pompa.

Seberapa sering pompa vakum palet putar harus dilakukan perawatan di fasilitas elektronik?

Interval layanan untuk pompa vakum pelatuk putar dalam proses elektronika bergantung pada aplikasi spesifik, beban gas, dan jam operasi. Sebagai pedoman umum, penggantian oli biasanya dilakukan setiap 500 hingga 2000 jam operasi, sedangkan pemeriksaan mekanis menyeluruh—termasuk pemeriksaan pelatuk—dilakukan secara tahunan atau pada ambang batas jam operasi tertentu. Fasilitas yang menjalankan pompa secara terus-menerus dalam aplikasi dengan beban uap tinggi harus menerapkan interval yang lebih pendek serta memantau kondisi oli untuk mengidentifikasi kapan kualitas oli telah menurun di bawah batas yang dapat diterima sebelum tanggal penggantian terjadwal.
